Válvula de esfera flutuante de 2 peças

Alguns recursos de nossa 2-válvula esfera flutuante peça

2- Construção do corpo da peça

Esta válvula de esfera vem em duas peças ou partes separadas, unidas para formar a válvula. A primeira peça contém o corpo principal e uma conexão final. A segunda peça cabe dentro da primeira peça. Ele mantém unidos o interno da válvula ou os componentes internos da válvula e possui a segunda conexão final da válvula.

Opções de furo total e furo reduzido

A válvula esfera de peça 2-está disponível em construções de passagem total ou passagem reduzida. A construção de furo total ou porta completa significa que o diâmetro do tubo na entrada e na saída é igual ao diâmetro da válvula de esfera. Ele permite que fluido ou mídia fluam diretamente através da bola sem serem reduzidos ou estreitados. A construção de furo reduzido, também chamada de porta padrão, também possui um caminho de fluxo reto, mas restrito. A saída e a entrada da válvula têm o mesmo diâmetro da tubulação, mas o componente interno (a esfera) tem uma abertura/furo de fluxo menor. Como resultado, o diâmetro reduzido da esfera produz uma queda na pressão à medida que o meio passa através da esfera.

Haste à prova de explosão

A válvula de esfera 2- vem com um design de haste resistente à pressão. Esta haste possui um colar na parte inferior. O colar mantém a haste dentro da válvula, evitando que ela seja estourada por pressões excessivas do ciclo.

Múltiplas conexões finais

Uma válvula esfera de peça 2-está disponível em conexões de extremidade roscadas e flangeadas, tornando-as versáteis para uso em uma ampla variedade de sistemas de processo.

Pressão ExtensaaCapacidades de temperatura

Uma válvula de esfera de peça 2-pode suportar classificações de pressão Classe 150/300 e 1000 PSI para conexões de extremidade flangeadas e rosqueadas com sedes de PTFE macio, respectivamente. Elas são flexíveis para uso em ciclos de alta ou baixa pressão com classificações de temperatura entre -20-graus F a 450-graus F. As válvulas de esfera flutuantes com sede de metal 2-têm capacidade de temperatura mais alta e podem lidar com temperaturas de até 1.000 graus F, ao mesmo tempo que atinge classificações de até 2.000 PSI. As válvulas de esfera munhão de 2-peças têm classificações de pressão diferentes da classificação de pressão da Classe 150-2500. Com sedes macias, uma válvula esférica munhão suportará temperaturas moderadas de até cerca de 500 graus F, enquanto as válvulas esféricas munhão com sede metálica 2-podem suportar temperaturas mais altas de até 1000 graus F.

ISOAaprovado

As 2-dimensões da válvula de esfera estão de acordo com os padrões ISO, ASME, JIS e DIN.

Vantagens de usar válvula esfera de duas peças

• Oferece resistência mínima a fluidos cujo coeficiente é igual ao mesmo comprimento de um tubo.
• É leve, ocupa menos espaço e seu design proporciona bom desempenho de vedação.
• Sua estrutura é fácil de reparar e manter devido ao seu design simples e anel móvel.
• Como a sede da válvula e a vedação estão isoladas do meio, não há corrosão na superfície de vedação.
• Seu meio não desgasta a peça rapidamente porque sua tampa de vedação e sede são isoladas.
• Requer apenas um giro de 90 graus para abrir ou fechar, tornando-o conveniente para controle remoto.

Uma válvula de esfera de duas peças é comumente usada em diversas aplicações com qualquer meio devido à facilidade de manutenção em uma ampla gama de indústrias. Algumas indústrias que empregam uma válvula de esfera de duas peças em suas aplicações incluem alimentos, manufatura e automotivo. Seu princípio de funcionamento é bloquear a válvula ou desbloqueá-la girando-a.

Classificação da válvula de esfera flutuante

Válvula de esfera flutuante de peça única

A válvula esfera monobloco e a válvula gaveta flangeada pertencem ao mesmo tipo de válvula, sendo o membro de fechamento a principal diferença entre elas. Obviamente, a válvula esférica de peça única usa uma esfera que gira em torno da linha central do corpo, enquanto a válvula gaveta flangeada abre um tipo de comporta levantando a estrutura de bloqueio quando a alça é girada. A válvula esférica é usada principalmente na tubulação para cortar, distribuir e alterar a direção do fluxo do meio. Também conhecida como válvula de esfera integral, é um novo tipo de válvula que tem sido amplamente utilizada nos últimos anos.

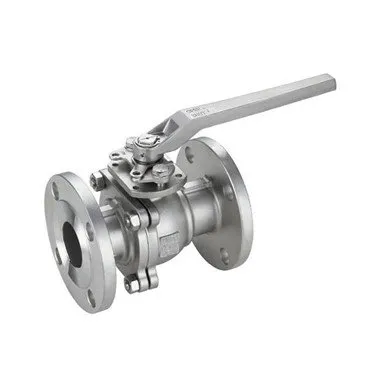

Válvula de esfera flutuante de duas peças

A válvula de esfera flutuante de duas peças leva o nome do fato de ser composta por duas partes denominadas corpo esquerdo e corpo direito, que são conectadas entre si por meio de roscas e parafusos ou por soldagem. Este tipo de válvula é adequado para diferentes condições de trabalho, como alta temperatura e alta pressão.

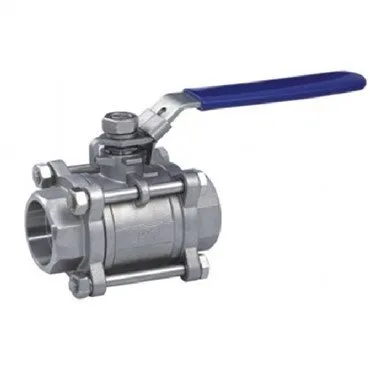

Válvula de esfera flutuante de três peças

A válvula de esfera flutuante de três peças refere-se a uma válvula de esfera flutuante cujo corpo é composto por três partes da esquerda para a direita. As peças geralmente são um corpo e dois capôs. Semelhante ao caso das válvulas esfera flutuantes de duas peças, as tampas são geralmente conectadas através de roscas e parafusos, por soldagem ou flangeados ao tubo.

Componentes de válvulas de esfera flutuantes

Os materiais usados ​​em uma válvula de esfera flutuante são cuidadosamente escolhidos quanto à resistência, resistência à corrosão e compatibilidade com o fluido específico que ela controlará. Os componentes típicos incluem:

Corpo da válvula

O corpo da válvula é o alojamento principal da válvula e geralmente é feito de materiais como aço carbono, aço inoxidável, liga de aço ou ferro fundido. A escolha do material depende de fatores como classificação de pressão, faixa de temperatura e compatibilidade química com o fluido.

Bola

A esfera, o coração da válvula, controla diretamente o fluxo do fluido. Normalmente é feito de metais duráveis ​​e resistentes à corrosão, como aço inoxidável, latão ou bronze. Revestimentos ou tratamentos de superfície podem ser adicionados para aumentar ainda mais a resistência ao desgaste e o desempenho de vedação.

Assentos

As sedes da válvula fornecem superfícies de vedação para a esfera quando a válvula fecha. Eles normalmente são feitos de materiais resilientes e resistentes ao desgaste, como PTFE (politetrafluoroetileno), PEEK (polieteretercetona) ou elastômeros reforçados, como Viton ou EPDM. Esses materiais garantem uma vedação hermética e resistem ao ataque químico.

Tronco

A haste conecta o atuador (alavanca ou outro mecanismo de controle) à esfera, transferindo o movimento rotacional necessário para abrir ou fechar a válvula. É feito de ligas resistentes à corrosão para garantir uma operação confiável em ambientes agressivos.

Selos e Embalagem

Vedações e materiais de vedação são usados ​​para evitar vazamentos ao redor da haste e outras partes móveis da válvula. Esses componentes geralmente são feitos de elastômeros como nitrilo, Viton ou EPDM, bem como materiais à base de PTFE, dependendo dos requisitos da aplicação.

Atuador do

O atuador controla a abertura e o fechamento da válvula. Pode ser manual (por exemplo, manípulo, alavanca) ou automatizado (por exemplo, caixa de velocidades, motor pneumático ou elétrico). O tipo de atuador depende do nível de controle desejado e da aplicação específica.

Como funcionam as válvulas de esfera flutuantes?

As válvulas de esfera flutuante são operadas por um eixo, ou haste, preso ao topo da esfera que a gira 90 graus (um quarto de volta). À medida que a esfera gira, a porta é coberta ou descoberta pela parede do corpo da válvula, liberando ou interrompendo o fluxo do meio. A haste é fixada com folga suficiente à esfera para que, à medida que a esfera gira em seu eixo, a pressão do fluxo empurre a esfera contra sua sede a jusante, criando uma vedação hermética. Por esta razão, as válvulas de esfera flutuantes podem não vedar tão eficazmente em aplicações de pressão muito baixa após ter ocorrido um certo desgaste da sede. Isto ocorre porque pode não haver pressão suficiente do meio para forçar a esfera contra a sede a jusante para criar uma vedação hermética. Entretanto, na maioria das aplicações, a pressão a jusante é suficiente para manter uma vedação hermética muito depois de as sedes terem começado a se desgastar.

Perguntas frequentes sobreVálvula de esfera flutuante de 2 peças

• Qual é a utilidade de uma válvula de esfera de 2 peças?

As válvulas esfera de duas peças fornecem fechamento de fluxo bidirecional e estão disponíveis em configurações de porta completa para aplicações onde a vazão é crítica. Elas são compactas, confiáveis ​​e econômicas, embora um pouco mais caras para substituir do que válvulas esfera de 1-peças.

• Qual é a finalidade de uma válvula de esfera flutuante?

A válvula de esfera flutuante pode parar, distribuir e alterar a direção do fluxo de líquidos dentro de uma tubulação, tendo como principais características o design de vedação das sedes, que aliviam automaticamente a pressão, vedando de forma confiável quando o fluxo inverte e atuando como um dispositivo de travamento.

• Qual é a diferença entre válvulas de esfera de 2 e 3 peças?

Resumindo, a principal diferença entre as válvulas esfera de 1, 2 e 3- peças é o design do corpo. Uma válvula esfera de peça única possui apenas uma parte do corpo. As válvulas esfera de duas peças possuem dois componentes do corpo rosqueados ou aparafusados. As válvulas de três peças, por outro lado, possuem três componentes independentes.

• Para que serve uma válvula de esfera flutuante?

Uma regra geral é que as válvulas de esfera flutuantes são melhores para cenários de baixa a média pressão, e as válvulas de esfera munhão são melhores para projetos de alta pressão. No entanto, as válvulas munhão são as mais versáteis, por isso funcionarão na maioria dos casos.

• Que material é uma válvula de esfera flutuante?

As válvulas foram projetadas para uso com diversas combinações de materiais, como aço carbono, aço de baixo carbono, liga especial, aço inoxidável, Monel e Inconel.

• Qual é o melhor material para uma válvula esfera?

As válvulas esfera de aço inoxidável são a opção mais durável. Essas válvulas oferecem a oferta mais robusta de produtos químicos compatíveis. A composição química do aço inoxidável oferece resistência natural à corrosão.

• Qual é a função da válvula flutuante de esfera?

Função de válvula de esfera flutuante: controla o nível de água da piscina ou caixa d'água para não exceder um determinado valor definido, e a válvula só pode ser aberta dentro de um período de tempo definido.

• O que são válvulas de esfera munhão?

Uma válvula de esfera munhão é um tipo de válvula que usa uma esfera mantida no lugar por dois munhões ou postes. Este design permite que a esfera gire no lugar, permitindo que a válvula abra ou feche. Esta válvula esférica é um tipo especializado de válvula usada em diversos setores. Essas válvulas são projetadas para fornecer desempenho superior em aplicações críticas. As válvulas esfera munhão estão disponíveis em vários tamanhos e classificações de pressão para atender às necessidades de diferentes indústrias.

Algumas indústrias que comumente usam válvulas de esfera munhão incluem a indústria de petróleo e gás, a indústria de geração de energia e a indústria de processamento químico. Essas válvulas também são amplamente utilizadas em aplicações onde há necessidade de uma válvula de alta qualidade que possa suportar temperaturas e pressões extremas.
